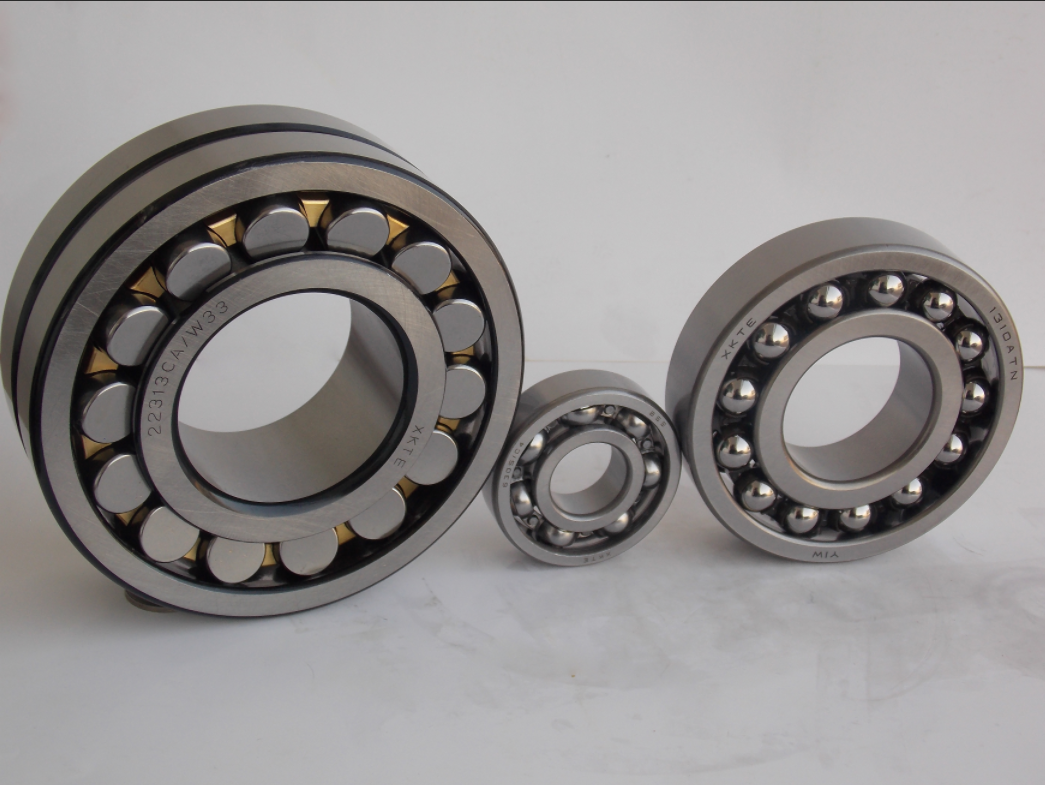

Bir elektrik motorunun rotoru genellikle rotoru statora göre radyal ve eksenel olarak konumlandıran iki takım yatak tarafından desteklenir. Yük, gerekli dönüş doğruluğu ve üretim maliyeti gibi farklı uygulama gereksinimlerine göre motor yatağı düzenlemeleri genellikle aşağıdaki türleri benimser:
· sabit-tekli / yüzer-tekli düzenleme
· önceden ayarlanmış sabit-sabit düzenleme
· tam yüzer düzenleme
1，Sabit-Tek / Yüzer-Tek Düzenleme
Sabit uçlu rulman hem mil hem de uç kapak muhafazası tarafından sabitlenir. Şaftın bir ucunda radyal destek sağlar ve aynı zamanda her iki eksenel yönde eksenel konum görevi görür.
Sabit uçlu rulman, birleşik radyal ve eksenel yükleri destekleyebilen bir radyal rulman olmalıdır. Motorlarda en yaygın kullanılan tip sabit bilyalı rulmanlardır. Diğer makinelerde çift sıralı veya eşleştirilmiş tek sıralı eğik bilyalı rulmanlar ve birleşik yükleri destekleyebilen diğer rulmanlar da kullanılabilir.
Üç rulmanlı motorlar için eksenel konum, bir rulman kombinasyonuyla elde edilir: yalnızca saf radyal yükü destekleyen bir radyal rulman (oluklu olmayan halkalara sahip silindirik makaralı rulman) ve birleşik yükleri destekleyen bir sabit bilyalı rulman. Bu konfigürasyonda, sabit bilyalı rulman yalnızca her iki yönde eksenel konum sağlar ve mahfaza içinde belirli bir radyal özgürlüğe, yani mahfaza deliği ile bir açıklık uyumuna sahip olmalıdır.
Kayar uçlu rulman, milin karşı ucunda bulunur ve yalnızca radyal destek sağlar. Bu nedenle kayan uçlu rulman, sabit bilyalı rulman veya makaralı rulman olabilir. Ağır yüklere veya şok yüklere sahip motorlar için çoğunlukla silindirik makaralı rulmanlar kullanılır.
Bu düzenlemede, yataklar arasındaki iç kuvvetleri önlemek için şaftın belirli bir eksenel yer değiştirmesine izin verilmesi gerekir. Motorun çalışması sırasında şaft termal olarak genişlediğinde, belirli rulman türlerinin (örneğin silindirik makaralı rulmanlar) içinde eksenel yer değiştirme meydana gelebilir. Eksenel yer değiştirme, bir yatak bileziği ile onun karşı bileşeni arasında, tercihen dış bilezik ile mahfaza arasında da meydana gelebilir.
Buna göre tasarımcıların N tipi veya NU tipi silindirik makaralı rulmanların kullanılıp kullanılmayacağını karşılaştırması, analiz etmesi ve doğrulaması gerekir.
Sabit uçlu ve kayan uçlu düzenlemeler için birçok kombinasyon vardır. Yaygın örnekler şunları içerir:
· Sabit bilyalı rulman + silindirik makaralı rulman
· Çift sıralı eğik bilyalı rulman + silindirik makaralı rulman
· Uyumlu tek sıralı konik makaralı rulman + silindirik makaralı rulman
Rijit rulman düzenlemeleri için rulman içerisinde eksenel yer değiştirmeye izin veren kombinasyonlar tavsiye edilir. Bu tür tasarımlar için rulman üreticileriyle ortak analiz ve seçim yapılması tavsiye edilir.
Yukarıdaki kombinasyonlarda mil ile yatak arasındaki açısal yanlış hizalamanın en aza indirilmesi gerekir. Uygulama buna izin vermiyorsa, daha büyük açısal hataları tolere eden kendinden hizalamalı rulmanlar önerilir. Bu düzenlemeler, şaft sistemindeki iç eksenel kuvvetlerden kaçınırken belirli hizasızlıklara ve eksenel yer değiştirmelere uyum sağlayabilir.
İç bileziğin dönen yük altında olduğu rulman düzenlemeleri için, rulman ile temas yüzeyleri arasındaki mil uzunluğu değişikliklerinin karşılanması gerekir. Bu nedenle dış halka ile mahfaza arasında eksenel yer değiştirme meydana gelmelidir. Tipik kombinasyonlar şunları içerir:
Sabit bilyalı rulman + Sabit bilyalı rulman
Uyumlu tek sıralı eğik bilyalı rulman + sabit bilyalı rulman
2，Tam Yüzer Rulman Düzenlemesi
Tam yüzer yatak düzenlemesi de bir tür çapraz konumdur. Yalnızca orta derecede eksenel konum gerektiren veya şaft üzerindeki diğer bileşenlerin eksenel konum sağladığı uygulamalar için uygundur.
Bu düzenlemede temel gereksinim, her yatağın eksenel olarak yer değiştirebilmesidir. Bir yatak bileziği ile onun karşı bileşeni arasında, tercihen dış bilezik ile mahfaza arasında yer değiştirme meydana gelebilir.
3，Önceden Ayarlanmış Rulman Düzenlemesi
Önceden ayarlanmış bir yatak düzenlemesinde mil, bir yatak tarafından eksenel olarak bir yönde, diğer yatak tarafından ise ters yönde konumlandırılır. Bu, "çapraz konum" olarak bilinir ve genellikle kısa şaft sistemleri için kullanılır.
Eksenel yükleri (bir veya her iki yönde) destekleyebilen tüm radyal rulmanlar bu düzenlemeye uygundur.
Bazı durumlarda çapraz konum düzenlemelerinde tek sıralı eğik bilyalı rulmanlar veya konik makaralı rulmanlar kullanılır, ancak belirli bir miktarda ön yük gerekebilir.
